監獄安防監控專業知識

一、概述

監獄視頻監控系統是提高監獄安防、技防水平的重要工具，它對于監督犯人的改造、防范監獄內突發事件的發生都起到了不可替代的作用。隨著監獄系統網絡化的建設，信息共享、多級管理、遠程監控也成為監獄管理部門迫切需要解決的問題。建設監獄網絡視頻監控系統就是為了采用最新的視頻監控技術，依托監獄系統現有的數據網絡，對監控圖像進行網絡傳送，以達到信息共享、遠程監控和管理的目的。

二、需求分析

監獄監控的主要作用有：

(1)監舍監控：通過安裝在各監區的攝像機，對監區內犯人的活動情況進行24小時監控，同時將圖像、聲音、告警等信息通過數據網絡，傳送到監控中心和上級監獄管理部門。

(2)執勤監控：對監獄警衛人員的工作進行監控和監督。

(3)出入口監控：對監獄的出入口的物流、人流進行記錄和監控。

(4)對突發事件進行錄像，便于事后查詢和取證，提高獄管部門處置突發事件的能力。

(5)通過對以前的模擬監控系統進行網絡化改造，使之能夠方便地進行全網管理。

(6)信息共享，將監控信息的管理并入獄管部門統一的辦公平臺中，充分實現信息共享、遠程調度，提高管理效率。

三、解決方案

Neitway監獄高清網絡視頻監控系統解決方案，充分利用監獄系統現有的數據傳輸線路，建設基于IP網絡傳輸?shù)谋O(jiān)獄高清視頻監控系統，以科技的手段降低獄管部門的工作強度，保證監獄安全，提高對犯人的監督和改造效果。

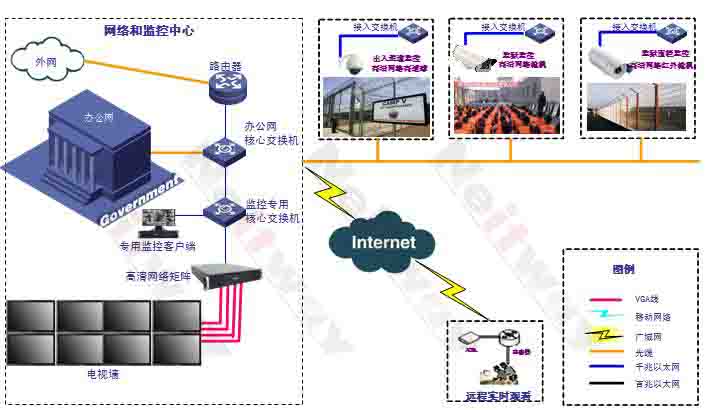

監獄監控系統從結構上劃分，一般可分為三級，從下往上包括：

1、監獄管理局：負責對各監獄監控中心實現遠程監控、統一調度和管理。

2、監獄監控中心：負責監獄中所有監舍、監獄出入口的管理和監控。

3、前端監控點:負責對各監舍、值班室及監獄出入口等重要場所的音視頻、告警信息的采集、編碼和傳送。

傳統的監獄視頻監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過模擬矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上電視墻。這種解決方案的主要問題在于：

? 無法適應多級網絡架構下的集中管理。

? 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量。

? 模擬攝像機達不到百萬像素的高清監控效果，滿足不了目前對高清監控的要求。

? 無法實現遠程監控及調度功能。

采用網絡化的高清視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。我們假設監獄內部已經鋪設了數字化的光纖傳輸網絡，在各監控點可以提供10/100/1000M的以太網接口，同時各監獄到上級監獄管理局也有專門的數據傳輸線路，主要的投資也就集中在前端攝像機與后端顯示控制部分。Neitway高清網絡視頻監控系統，包含高清網絡矩陣，高清網絡攝像機及綜合監控管理平臺軟件，可以為用戶提供一整套IP高清視頻監控解決方案。

1、前端監控點：

監獄前端監控點包括對各監區、值班室、出入口、重要路段等場所的監控。在這些監控點，根據需要，可以選擇相應的高清網絡攝像機。Neitway高清網絡攝像機采用1/3" 200萬像素逐行CMOS傳感器，先進H.264壓縮算法，最高支持1600×1200分辨率，能清晰識別以上區域監控對象的細節。高清網絡攝像機將采集的視頻信號轉化成以H.264壓縮編碼的碼流后，通過以太網口接入監獄系統專用數據網進行傳輸。高清網絡攝像機不僅可以將圖像信息進行編碼和傳送，而且可以將音頻信息、多路告警信息一并接入網絡，同步傳送。利用高清網絡攝像機提供的雙向音頻功能，監獄管理員在監控中心不但可以聽到前端的現場聲音，而且還可以通過話筒，向現場喊話。

2、監獄監控中心

監獄監控中心由高清網絡矩陣、專用監控客戶端等組成。高清網絡矩陣是整個監獄網絡視頻監控系統的管理中心和控制中心，負責前端監控攝像機的管理、視頻流的接收與轉發、高清數字電視墻、錄像存儲管理、專用監控客戶端管理、帳戶分配、權限管理等。專用監控客戶端在網絡矩陣授予的帳戶權限內，可以多畫面分割查看各實時視頻圖像、調看歷史視頻數據。

Neitway高清網絡矩陣支持36路130萬像素、24路200萬像素高清網絡視頻全數字上電視墻。單臺高清網絡矩陣具備4個VGA/DVI接口，可同時接4個液晶屏，每個屏可以1/4/9畫面分割顯示，也可4個屏拼接顯示。Neitway高清網絡矩陣集高清畫面拼接、高清畫面分割、流媒體轉發、高清錄像存儲(最多12個硬盤槽位)、遠程錄像回放、矩陣切換、全屏切換、屏幕切換、分組切換等多功能于一體，使監控中心設備操作管理更簡潔、方便，為監獄監控中心提供了實用性、人性化的設計方案。

監獄監控中心對監控圖像進行統一錄像和保存，上級監控中心可以遠程查詢、調用錄像信息。

3、監獄管理局

監獄管理局負責對全市各監獄情況進行監控。基于網絡化的視頻監控技術，可以使得監獄管理局的調度能力大大加強。監獄管理局的管理主機安裝上neitway綜合監控管理平臺軟件，不但可以對任意一個監控點的信息進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能，真正實現分布式監控，集中化管理。

Neitway綜合監控管理平臺軟件包含五個功能模塊。

(1)用戶管理模塊

該模塊主要完成用戶集中管理、用戶權限分配和用戶集中認證功能。

用戶集中管理主要包括增加用戶、刪除用戶、更新用戶和用戶查詢的功能，可以對所有的視頻設備上的用戶進行管理。

用戶權限分配指對整個視頻監控系統中每一個用戶的權限，包括管理權限和業務權限的分配。一個用戶可以根據層級不同，被授予不同的監控和管理權限，一個用戶可以管理多個設備，一個設備也可以被多個用戶管理。

(2)設備管理模塊

? IP地址/網關設置

? 時間設置

? 網絡協議設置

? PTZ協議選擇

? 數字水印設置

? 圖像大小、分辨率、輸出方式選擇

? 輪詢方式設置

? 告警輸入設置

? 站點電子地圖生成

(3)視頻監視模塊：

? 單屏最多可以顯示100畫面。

? 在監視的同時進行PTZ攝像機的上、下、左、右轉動及變倍、聚焦、光圈等操作;

? 雙向語音對講

? 配置各布局頁及設置各布局頁停留時間，可以建立多個布局頁，每個布局頁可以采用不同的分割方式，各個布局視圖之間可以按照設定自動或手動切換，切換時間自定義

? 在電子地圖中可以方便的顯示設備是否在線、離線、觸發報警等各種狀態。

(4)錄像功能模塊：

? 按照時間和日期回放任何一個攝像機的錄像資源

? 按照事件、報警、移動偵測搜索視頻序列

? 同時回放多達16路不同或相同視頻

? 快進、快退、逐幀回放

? 以jpeg或者bmp格式儲存選定的圖像

(5)視頻轉發功能模塊：

? 完成對實時視頻流、錄像視頻流的轉發;

? 將報警等消息轉發給客戶端;

? 在沒有客戶瀏覽時，網絡內的編碼器并不向網絡發送視頻流，僅僅發送數量非常小的監聽IP包，可以降低網絡內部的碼流壓力。

四、解決方案特點

Neitway網絡視頻監控系統將監獄監控技術由模擬化、數字化時代推進到網絡化時代，并為監獄用戶提供了更貼近應用需求的高清網絡視頻監控解決方案。監獄高清網絡視頻監控解決方案具備以下優勢特點：

1、高清網絡視頻全數字上電視墻

監獄采用的高清網絡矩陣支持百萬像素高清網絡視頻監控攝像機接入，單個系統有4個VGA/DVI接口，可同時接4個液晶屏組成全高清數字電視墻。較使用視頻解碼器將網絡視頻信號轉為AV信號輸出到電視墻方案更為經濟、有效，且能達到普通視頻解碼器不能達到的高清監控效果。

2、智能化應用

高清視頻監控能更好的結合智能分析,提升智能分析的精確性，更好地服務于監獄。

3、遠程監控

借助網絡視頻監控技術，可以充分利用監獄系統現有的傳輸資源以及互聯網傳輸平臺，輕松實現遠程監控。在網絡中的任一臺計算機，只要安裝了客戶端軟件，授予相應的權限就可成為監控工作站。

4、集合了監聽、廣播、對講、報警、遠程控制等多項功能

網絡視頻監控產品不僅只傳輸圖像，還集合了監聽、廣播、對講、報警、遠程控制等多項功能，而這些信號可全部通過監獄網絡傳輸，無需另外布線。

5、分布式架構，易安裝、易擴展

傳統監控系統采用的是集中式架構，將所有視頻線、音頻線、控制線拉到監控中心，如要增加攝像機則需再布線，如果想搬遷監控中心，則工程浩大。而Neitway提供的高清網絡視頻監控系統是采用分布式架構，各臺攝像機、視頻服務器分布在監獄中的不同地方，高清網絡矩陣可設在監獄內的任何地方，接上網線即可。要增加攝像機、轉移高清網絡矩陣，可以隨意進行，完全沒有制約。

6、開放接口，可定制開發

網絡視頻監控系統有更好的兼容性，只需提供編程接口，即可以將視頻監控功能融入獄管部門的統一管理平臺中。

五、結語：

高清網絡視頻監控解決方案推動了監獄視頻監控系統網絡化進程，使監獄用戶視頻監控系統應用價值得到最大化體現。
